Productdetails:
|
|
| Plaats van herkomst: | China |
|---|---|
| Merknaam: | BT |
| Certificering: | ISO9001/CE |
| Modelnummer: | BT-2113B |
|
Betalen & Verzenden Algemene voorwaarden:
|
|
| Min. bestelaantal: | 1set |
| Prijs: | USD350000 |
| Verpakking Details: | houten doos |
| Levertijd: | 90 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | één reeks per 90 dagen |
|
Gedetailleerde informatie |
|||
| Macht: | AC380V 50/60HZ 16KW | Luchtdruk: | 0,4-0,8 MPa |
|---|---|---|---|
| Communicatie-interface: | RS485 | Geschikt voor cellen: | Aangepast |
| Facultatief toestel: | 5OK 1NG | Afmetingen: | L14500*W1500*H1680MM |
| Gewicht: | 3500kg | Garantie: | 2 jaar |
| Markeren: | De Productielijn van het 21700 Batterijpak,De Productielijn van het 32650 Batterijpak,CCD-Batterijproductielijn |
||
Productomschrijving

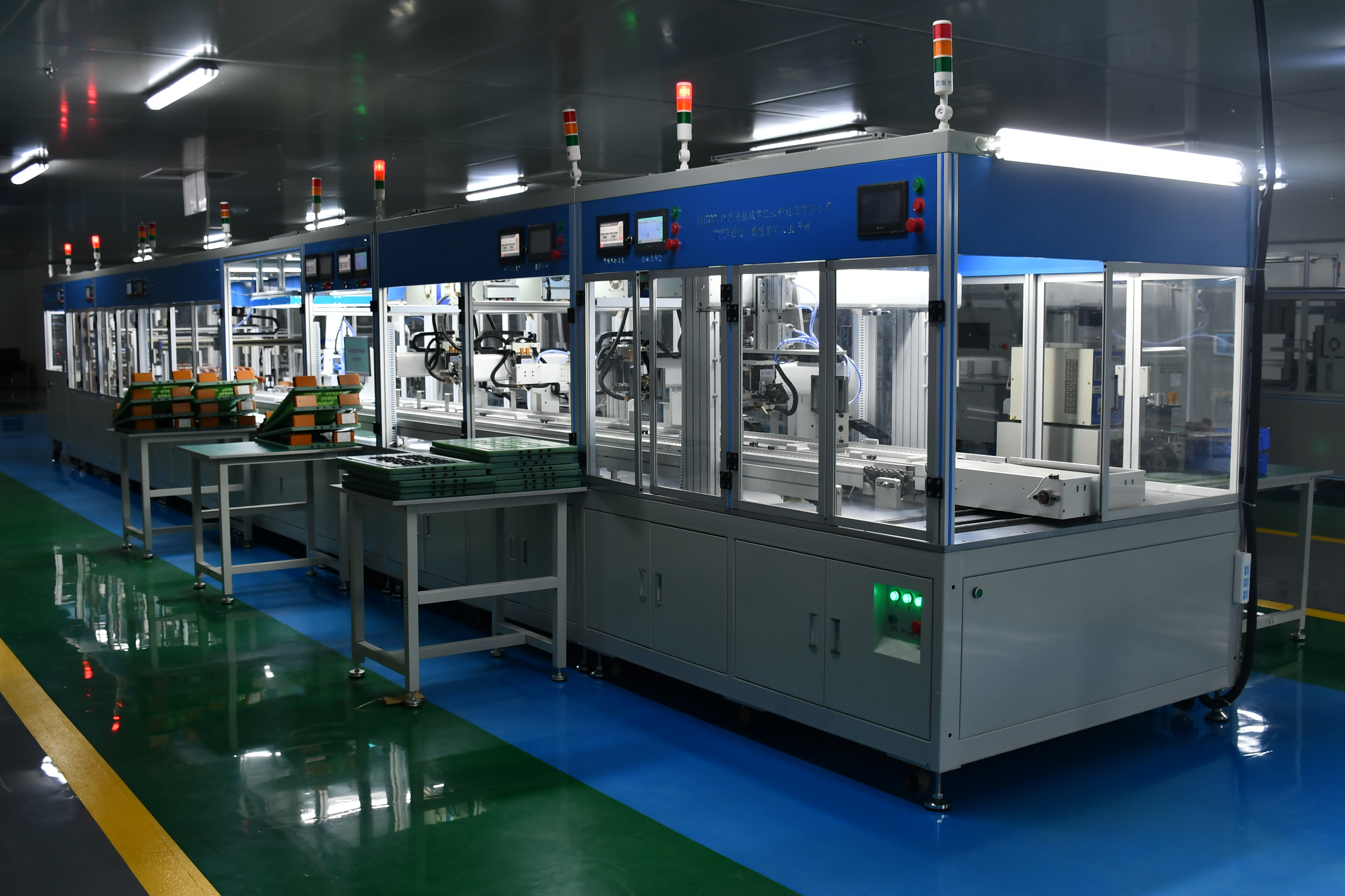

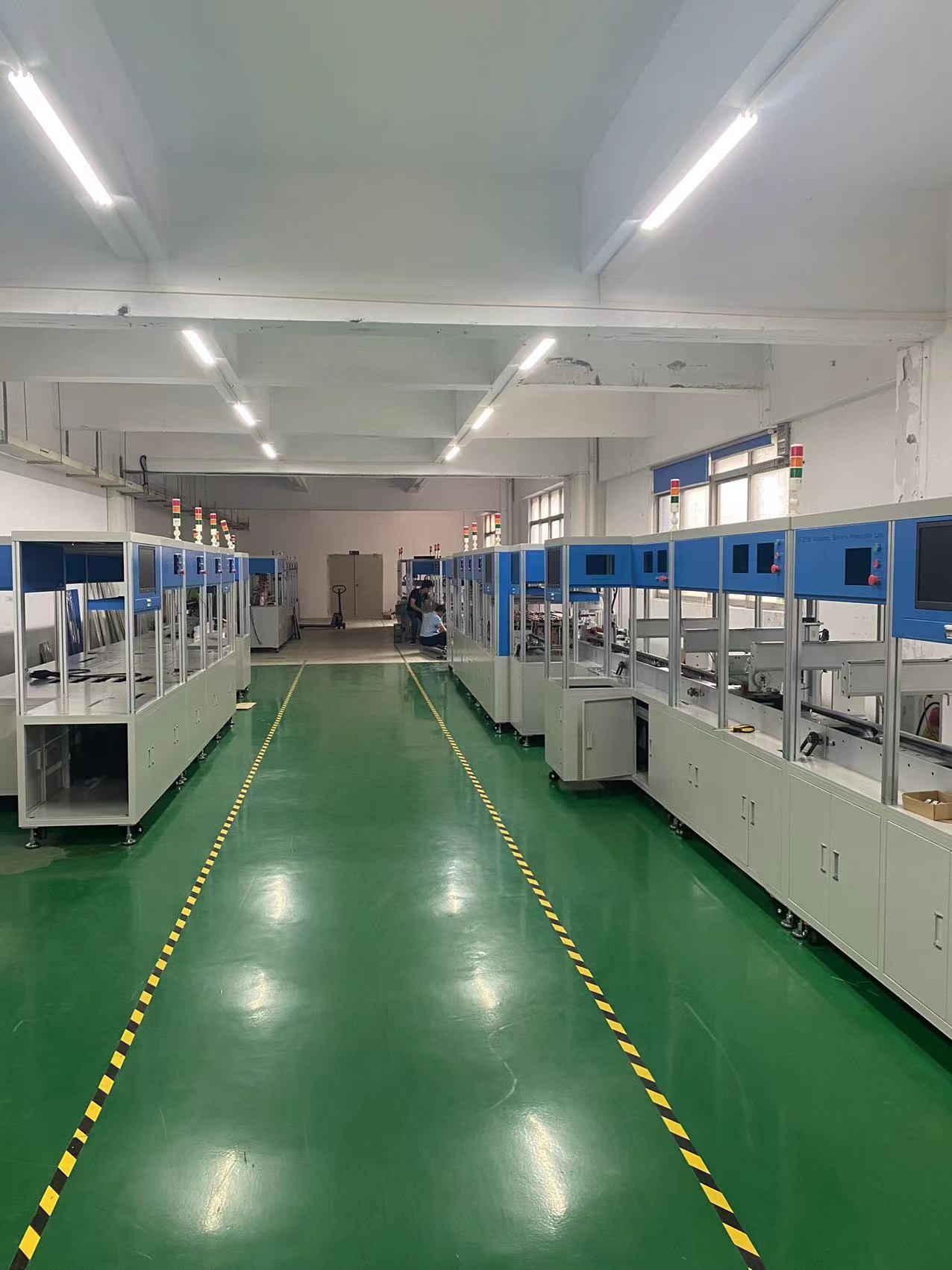

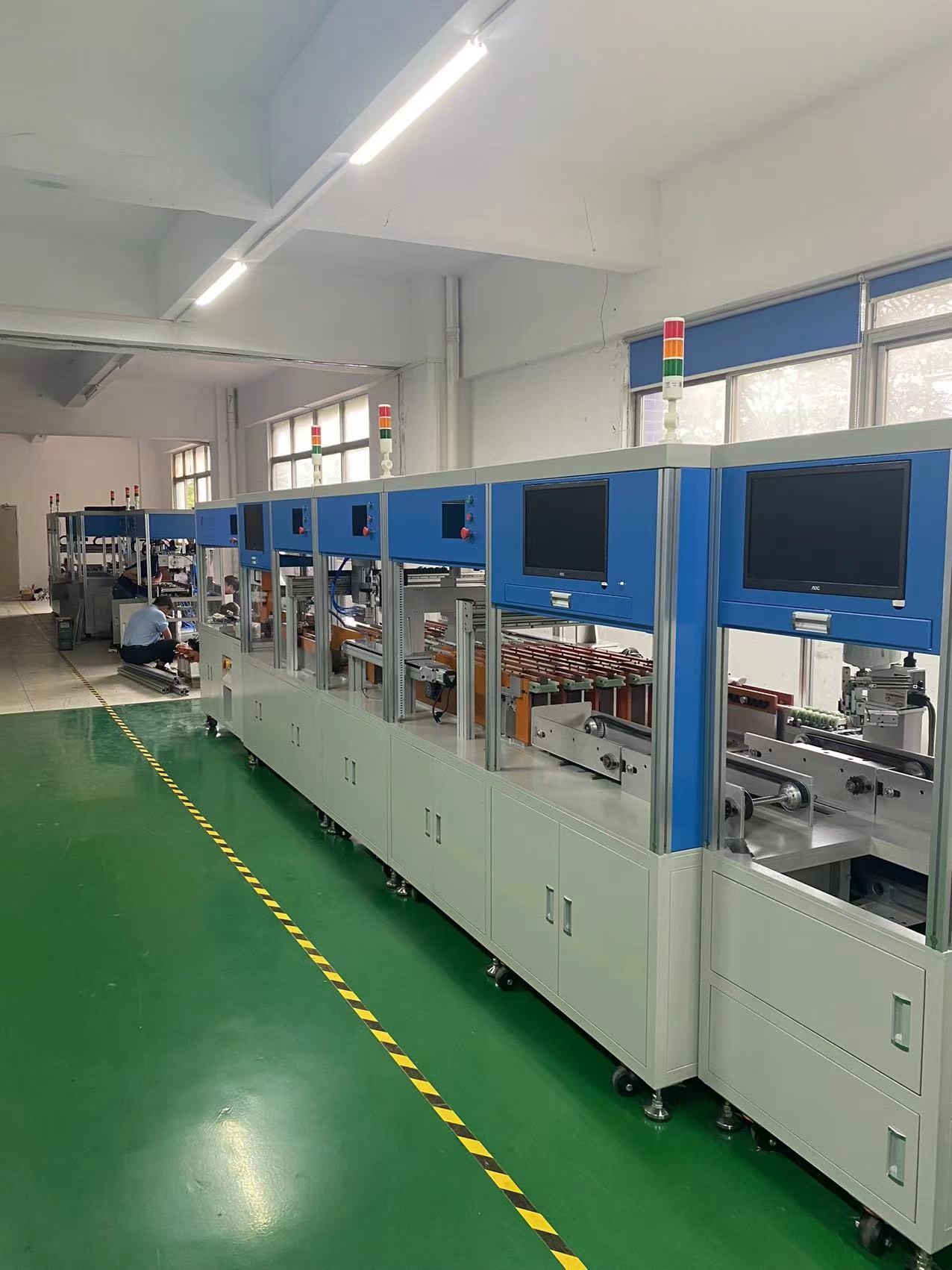

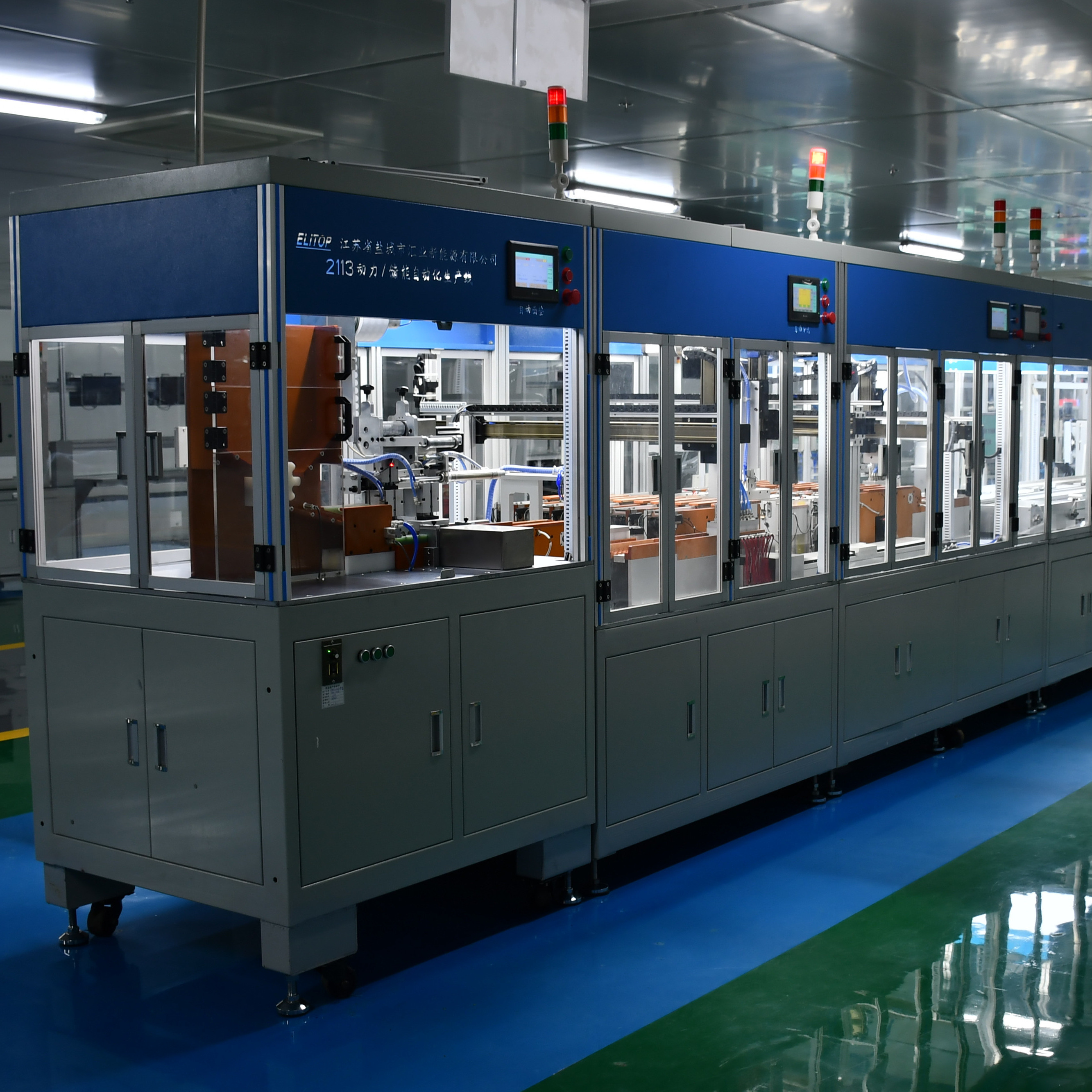

De volautomatische lopende band van het batterijpak
Bereik van materiaal
BT - 2113B automatische Cilindrische die de Energieopslag 18650/21700/32650 van Lithiumion battery pack production line/Macht hoofdzakelijk in automobielbatterijmodules wordt gebruikt. Volledig geautomatiseerde productie van machtsbatterijen, energieaccu's, de batterijpakken van het machtshulpmiddel en andere toepassingsbatterijen.
Eigenschappen
1.Customized voor 18650/21700/26650/32650 type van cellen.
2. Slechts drie exploitanten zijn nodig van in dozen gedane cel aan gelast batterijpak.
3. De facultatieve functie van het celaftasten, de vastgestelde celgegevens in de steun of de combinatie batterijen, de batterijgegevens kunnen worden gevolgd.
4. Automatisch gebruikend de robot van 4 asyamaha in de steun, stabiele en betrouwbare prestaties.
5. Keur Hikvision-het positief van de reeksccd cel goed en verbied polariteitsidentificatie om ervoor te zorgen dat er geen fenomeen is van de polariteitsfout wanneer de cel de steun ingaat.
6.Production efficiency: 5000-6000pcs /H
Het werk proces
Het automatische in dozen gedane cel (10*10) automatische voeden → automatisch isolatiedocument die → kleven automatisch codeaftasten → automatische sorterende (10 rang o.k., Één NG) automatische cel → die → de automatische robot van de aftastencode → sorteren in de positieve en negatieve de opsporings→ laser die van de steun→ccd visie van de de vormtik 1→A van A → van het de vleklassen 1→A van het de vleklassen 2→ van de de vormtik 2→B van het de vleklassen 2→B automatisch de vleklassen 2→ schoonmaken neemt de hoogste dekking → neemt uit automatisch de batterij→ lopende band van half afgewerkte batterijproducten (de verschijningsinspectie → die van het vleklassen de plaatverbinding → vastmaken die van de hulpmaterialen→ bescherming uitvoerige prestatietest → en andere posten gestalte geven)
Technische parameters
BT - 2113B automatische Cilindrische de Energieopslag 18650/21700/32650 van Lithiumion battery pack production line/Macht
| Het automatische cel voeden |
|
Voeding: AC220V±10% 1KW 50HZ±10% Luchtbron: 0.4-0.8mpa, geen watermist, geen onzuiverheden De dooscel wordt ingepakt in 10*10-kartons, met een maximum van 5 dozen tegelijkertijd De dooscel wordt ingepakt in 12*15-kartons, met een maximum van 4 dozen tegelijkertijd Keur hoger zilveren de gidsspoor goed van Taiwan De macht van de celverschuiving: stepper motor/afremmermotor Controlesysteem: Xc2-24t-e PLC programmeur Verrichtingsinterface: Tg-765-UT het scherm van de kleurenvertoning, gemakkelijk te werken Cilinder: Attec /SMC/XINCHENG Pneumatische controlecomponenten: ATech /SMC/ Tiangong/Pneumatisch als Inductieapparaat: Taiwan ZOALS Adeke //Omron/Keenshi Productieefficiency: meer dan 4500PCS/H Hoofdfuncties: ZET MANUEEL de cel in de doos in de dooslopende band, ga automatisch de positie van de cel in, en duw de lege doos in de opslagdoos. De cellen in de kartons worden automatisch en verwijderd gebracht naar de lijn van de automatische machine van het oppervlaktekussen over, die met verschillende diameter van 21/18 elektrische cel verpakkende dozen compatibel is |
| Het automatische isolatiedocument kleven |
|
Voeding: AC220V±10% 1.6KW 50HZ±10% Luchtbron: 0.4-0.8mpa, geen watermist, geen onzuiverheden Keur 4 goed - speld kussenmechanisme om efficiency te verbeteren Keur de motor van de frequentieomzetting en CAM ponsenstootkussen goed om batterijschade te verhinderen De Japanse matrijs van het hoge snelheidsstaal, geplande levensduur van 5 jaar Het automatische opnieuw opwinden van afvalmaterialen Keur zilveren de gidsspoor van Taiwan, loodstaaf goed De lagere celmotor keurt de motor van de de krachtvermindering van Taiwan goed Vermogen van manipulator: closed-loop stepper motor/servomotor De macht van de celverschuiving: stepper motor Controlesysteem: Xd-42t-e PLC programmeur Verrichtingsinterface: Tg-765-UT het scherm van de kleurenvertoning, gemakkelijk te werken Ingebouwd foutenalarmsysteem (volgens de herinnering om de fout te verwijderen) Automatisch alarm voor tekort aan document van de hooglandgerst Kwantitatieve herinnering van matrijs het schoonmaken Cilinder: Attec /SMC/XINCHENG Pneumatische controlecomponenten: ATech /SMC/ Tiangong/Pneumatisch als Inductieapparaat: Taiwan ZOALS Adeke //Omron/Keenshi |
| Het meetapparaat van IRL |
|
Testmacht: Pneumatische ster Cilinder: Attec /SMC/XINCHENG Pneumatische controlecomponenten: ATech /SMC/ Tiangong/Pneumatisch als Inductieapparaat: Taiwan ZOALS Adeke //Omron/Keenshi Testefficiency: boven 4500PCS/H Het model van de testnaald: Ks-100A3000 Het leven van de testnaald: 600.000 keer Hoofdfuncties: het enige voltage van de testcel en de interne weerstand, door de servomotorverschuiving, test 10 cellen, van het mechanisme van de celverschuiving naar drievoudig verschuivingsmechanisme 1, testen gegevens in de voltooide bereikcode en de band van de celstreepjescode, opslagdatabase Meetapparaatmodel: HIOKI BT3562 facultatieve binnenlandse HK3560 Testkanaal: kanaal 1 De nauwkeurigheid van de voltagelezing: plus of minus 0.02MV De interne nauwkeurigheid van de weerstandslezing: plus of minus 0,2 Hao De herhaalde tests zijn verenigbaar Testgegevens in de voltooide die bereikcode en de band van de celstreepjescode, in de database wordt opgeslagen Testefficiency: 5000PCS/H |
| Automatisch aftasten | |
Honeywell/Genz/HiKVision-bereikcode Wordt de douane lichtbron gebruikt om de nauwkeurigheid van codelezing te verzekeren Identificatiesysteem: Bicester onafhankelijke onderzoek en ontwikkeling Camerabreedte: binnen 300*150MM Uitvoerend apparaat: Industriële computer, echt WIN7-systeem Hoofdfuncties: Sanlianverschuiving 1, veegt de batterijen in de code, begint het de aandrijvingstoestel van de stapmotor, de batterijen met de wijzers van de klok mee, om de band van streepjescodegegevens te lezen, gelezen streepjescode en geen test is de negatieve zinnen slecht, de testgegevens in de codevoltooiing en de band van de batterijenstreepjescode, opslagdatabase, MES-systeem het dokken met partij a, vegen geen yards, en de yardsfunctie kan worden geblokkeerd, 11 reeksen van toesteltransmissie, met rubberring om de wrijving op de kern te verhogen, om de normale omwenteling van de kern, normale lezing, 18650 en 21700 cellenalgemeen begrip te verzekeren Aftastenefficiency: meer dan 3500PCS /H |

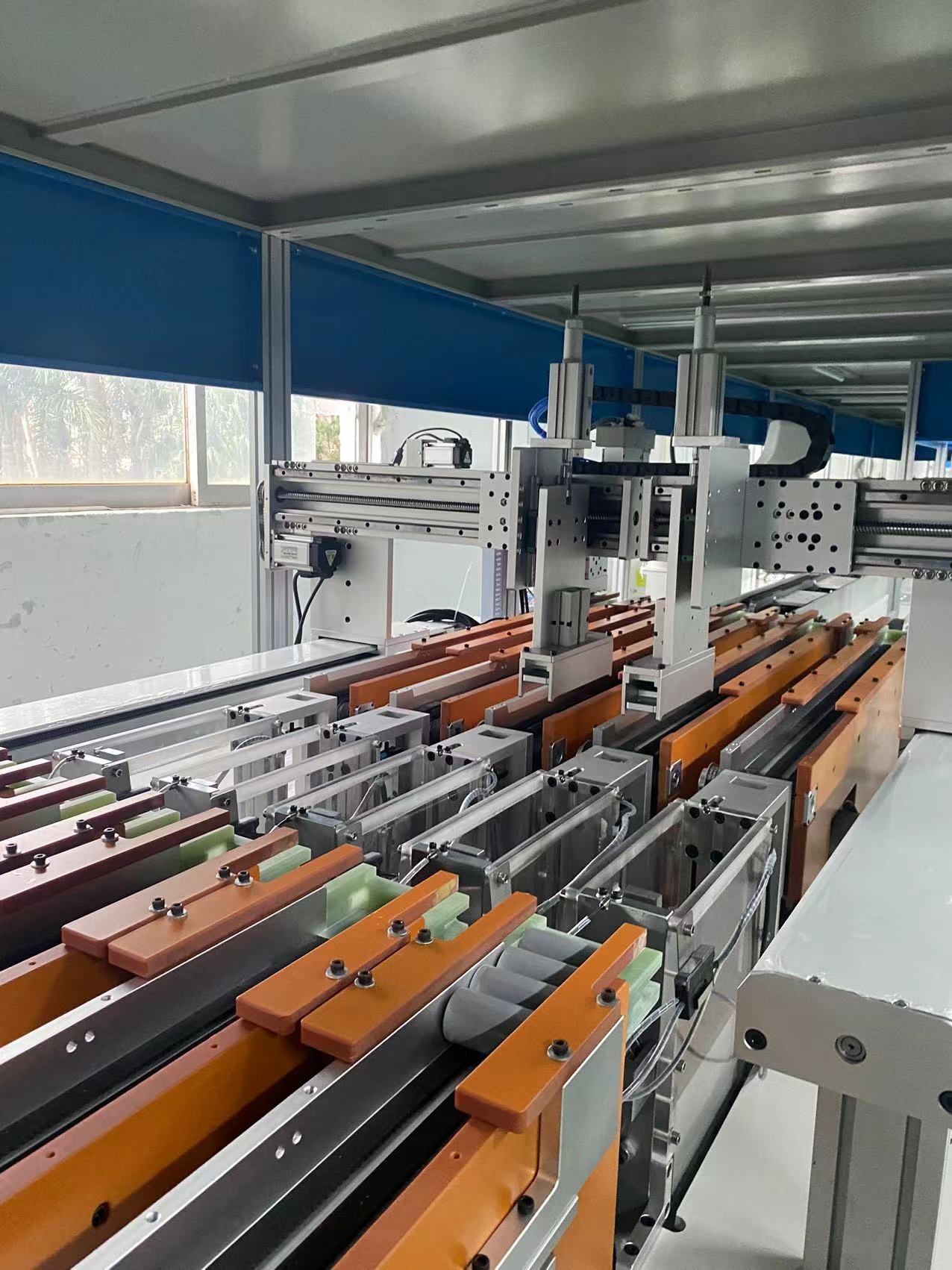

| Het automatische sorteren |
|
Keur zilveren de gidsspoor van Taiwan, loodstaaf goed De automatische macht van de toestelmanipulator: 2 as400w servomotor Module: 2 assen Het is stabiel en betrouwbaar om 10PCS van elektrische cel in één keer te grijpen en cilinder telescopische permanente magneet goed te keuren Controlesysteem: XD reeksplc programmeur Sensor: Taiwan ZOALS Actek /SMC/ Phenom/Airtek Verrichtingsinterface: Tg-765-UT het scherm van de kleurenvertoning, gemakkelijk te werken Hoofdfuncties: Volgens de waaier van vastgestelde voltage interne weerstand, zet de cel in de overeenkomstige pijpleidingsgroef, zijn 18650 en 21700 cellen universeel Gebruik 3 synchrone riemtransmissie Transmissiemacht: 25W reductiemiddelenmotor Sensor: Taiwan ZOALS Actek /SMC/ Phenom/Airtek Aantal boxen: 5 O.K. boxen De lopende band is verdeeld in celvoer en cellossing Het het lossen niveau van de cel is uitgerust met automatisch opzettend mechanisme, dat automatisch opent wanneer de cel wordt genomen 18650 en 21700 cellen zijn universeel |
| Het opheffende mechanisme van de celopslag |
|
Voeding: AC220V±10% 1.6KW 50HZ±10% Keur zilveren de gidsspoor van Taiwan, loodstaaf goed Liftmacht: De motor van het remreductiemiddel Opslagcapaciteit: 18650 over 240PCS, 21700 over 180PCS Het opheffen snelheid: 8MM/SECONDE Controlesysteem: XD reeksplc programmeur Sensor: Taiwan ZOALS Actek /SMC/ Phenom/Airtek Verrichtingsinterface: Tg-765-UT het scherm van de kleurenvertoning, gemakkelijk te werken 18650 en 21700 cellen zijn universeel |
| YK400XR Yamaha-robot |
|
Robotmodel: Yamaha YK400XR Geldige waaier: straal 360MM Ladingsgewicht: 3KG Hoofdfuncties: De robot neemt de goed-uit elkaar geplaatste elektrische cel en neemt het in de steun (of zonder steunvorm) op. Efficiency: 5000-6000 PCS/H Technische parameters: Zie Yamaha-handboek voor details
Hoofdfuncties: Speciale onderzoek en ontwikkeling van controlesysteem voor Yamaha-robot Plaats manueel robotcoördinaten en acties Gelijke Yamaha 4 as/6 as robot Zuiveren is eenvoudig, gemakkelijk te leren, gemakkelijk te begrijpen Het 7,5 duimtouche screen toont de huidige status Besturingssysteem: Bicester onafhankelijke onderzoek en ontwikkeling |
| CCD-meetapparaat | |
Voeding: AC220V±10% 0.6KW 50HZ±10% Hikvision 10 miljoen de camera van HD Identificatiesysteem: Bicester onafhankelijke onderzoek en ontwikkeling Camerabreedte: 420*300MM of minder Uitvoerend apparaat: Industriële computer, echt WIN7-systeem Hoofdfuncties: De CONTROLE en vergelijkt de positieve en negatieve elektroden van de gestopte cel, en houdt de verrichting tegen als de positie verkeerd is of de polariteit achter is, wachtend op handbevestiging vóór versie Aftastenefficiency: meer dan 6000PCS-cel /H Tijdens normale productie, elke test, wanneer gekwalificeerd, zullen screenshots naar het MES-systeem van uw bedrijf voor behoud (ongeveer 8M elk) worden verzonden. Interfacewijze: Webserive Verzend verzenden: Verzend in hexadecimaal formaat |
| Een oppervlaktelassen | |
Hoofdfunctie: Automatisch vleklassen voor enige kant van batterijpak Standaardhequan (Bicast), MDA8000B/MDB4000B-de voeding van het transistorlassen, Facultatieve van de de transistorvlek van MIYACHI MDA8000B/MDB4000B het lassenvoeding Met huidige opsporingsfunctie, vals lassen, explosiebrandalarm Vier-as zuivere servomotorverrichting Kunnen de gecoördineerde gegevens van het vleklassen door de schijf of de serie van U worden ingevoerd De positieve en negatieve lassenstromen kunnen (de specificatie van het vleklassen) verschillend worden geplaatst Single cell kan bij een bepaalde positie zonder vleklassen worden geplaatst De naald die van het vleklassen koelen: norm met harder Standaard roterend lassenhoofd, plus of minus 90 graden omwentelings (plus of minus 90 graden waaier, het willekeurige plaatsen) De facultatieve automatische het malen functie van de lassennaald De facultatieve functie van de de drukopsporing van de lassennaald De lassengegevensverzameling en uploadt Interfacewijze: Webserive Verzend: om als koord in XML-formaat worden verzonden De efficiency van het vleklassen: meer dan 4500PCS-cel /H (volgens de twee keer van vlek, 4 lassende vlekken voor de positieve elektrode en 4 lassende vlekken voor de negatieve elektrode wordt berekend die) Vleklassen van nikkel: 0.08-0.15 nikkelplateren of zuiver nikkel zonder het lassen van de afleidingsactiegroef 0.15-0.2 nikkelplateren of het zuivere nikkel worden geadviseerd om met een afleidingsactiegroef worden gelast Het convexe lassen wordt geadviseerd voor nikkelplateren boven 0.2mm -0,5 of zuiver nikkel |
| Vormtik | |
Hoofdfunctie: Verander de vorm in zij automatisch de vleklassen van B Omzetefficiency: jaren '20tijd |
| B oppervlaktelassen | |
Zelfde zoals a-oppervlakte Voor het enige zij weldiing of twee kanten zou kunnen worden aangepast |
| Batterij halende manipulator | |
Hoofdfuncties: Verwijder de vlek-gelaste batterij en breng het naar de omlooplijn of lopende band over Efficiency: jaren '20tijd
|
FAQ
A: Het Hoe kan ik bevestigt dat u de fabrikant bent?
B: 1) Duidelijke voorbureaufoto met onze fabrieksnaam.
2)De videogesprekken tijdens werkuren, wordt geen reservering vooraf vereist.
3)Wanneer de fabriek van het agentenbezoek, geen reservering vooraf wordt vereist.
4)Onderzoek productievooruitgang op elk ogenblik, verstrek foto's en video's, enz.
5)Professionele ingenieurs die na de verkoopdienst problemen oplossen.
A: Welke types van machines kunnen wij maken?
B: Allerlei de machines van de batterijassemblage. Cel het testen, isolatiedocument het plakken, het sorteren, het lassen, het testen, het verouderen.
Voor cilindrische/prismatische/polymeercellen, hand en automatische, enige machine en productielijn.
A: Kunt u me aan opstelling een installatie helpen?
B: Ja, te verstrekken gelieve uw grondstoffen en productendetails, uw vereisten over efficiency, uw begroting, zullen wij een plan naar u verzenden. Als u nodig hebt kunnen wij sommige leveranciers van grondstoffen aan u ook introduceren.
A: Steunt u na de verkoopdienst?
B: Ja, na aankoop BT - van het Lithiumion battery pack production line van 2113B Automatische Cilindrische de Energieopslag 18650/21700/32650/Macht zullen wij beroeps om hebben te installeren en op te leiden, en de garantie is twee jaar. Uitgevoerd naar Europa en de Verenigde Staten, Zuidoostaziatische landen, is er een plaats in India
A: Hoe kunnen wij machineproblemen oplossen?
B: Fabrieksvoordelen, hebben wij ingenieurs en wij produceren de machines.
1)Wij zullen een ingenieur om met u schikken te communiceren wanneer wij uw bericht krijgen. Hij zal u begeleiden om het probleem door videogesprek of berichten op te lossen.
2)Als het probleem door componentenschade werd veroorzaakt, zullen wij een nieuwe component naar u verzenden. Nadat u het krijgt, zullen wij u op het videogesprek over hoe te om het te installeren begeleiden.
